...FICHE TECHNIQUE... |

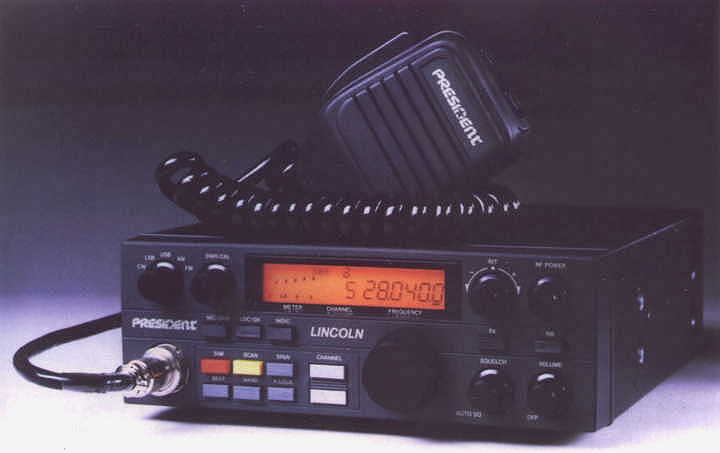

**PRESIDENT LINCOLN** |
**DONNEE DU CONSTRUCTEUR** |
*PARTIE GENERALE* |
| NOMBRE DE CANAUX:200 canaux (4 bandes de 50 cx) |
| GAMME DE FREQUENCES:28 à 29,7Mhz |
**RECEPTEUR** |
| SENSIBILITE: |
| AM:0,5µV (10db S/B) |
| SSB:0,25µV (10db S/B) |
| FM:0,5µV (20db S/B) |
| Efficacité du CAG:50mV |
| En AM pour une variation de 10db: 80db |
| En CW et SSB en sortie audio:80db |
| Sélectivité adjacente:70db |
| Atténuation LOC/DX:30db |
| Rapport signal/Bruit à 1mV d'entrée AM:30db |
| FM:35db |
| Sensibilité d'amortissement:SEUIL:0,5µV MAXI:1mV |
| Taux de réjection d'image:65db |
| Plage du vernier(RIT): ±1hz |
| Consom.courante(max audio):1A |
**PARTIE EMISSION** |
| Modes de modulation:AM-LSB-USB-FM-CW |
| Puissance de porteuse AM-FM-CW:25Watts |
| Puissance de crête SSB:50Watts |
| Suppression des bandes latérales:-45db |
| Réponse enFM(limites-4db)450Hz à 2500Hz |
| Sensibilité du micro:1 millivolt |
| Consom.courante:Max 4,5A |
**AUDIO** |
| Réponce de fréquence,au point de coupure 6db |
| Limite inférieure:300Khz |
| Limite sup.:AM 2Khz;SSB 3Khz;FM 1,5Khz |
| Puis. de sortie max:4W 2,5W pour 10% de distorsion |
| Impédance haut-parleur:8Ohms |
 .....RETOUR..... |

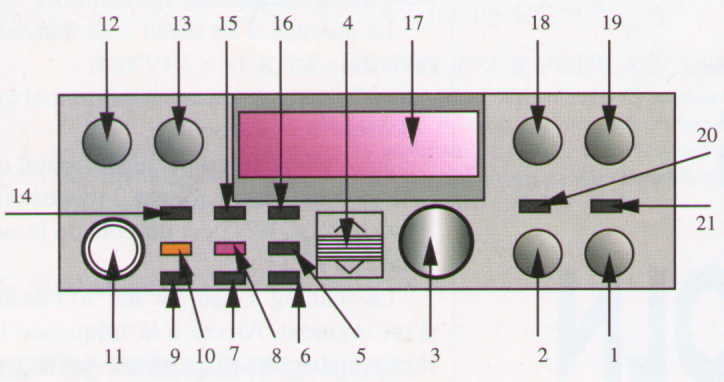

FONCTIONS |
| . |
 |
| . |
| 1 | MARCHE/ARRET ET VOLUME |
2 | SQUELCH ET SQUELCH AUTOMATIQUE |
3 | SYNTONISATION |
| 4 | SELECTEUR DE CANAUX |
5 | REGLAGE DE L'INCREMENT DU PALIER |
6 | VERROUILLAGE DE FREQUENCE |
| 7 | SELECTEUR DE BAND |
8 | RECHERCHE AUTOMATIQUE |
9 | BIP DE FIN DE MESSAGE |
| 10 | ATTENUATION DE L'ECLAIRAGE |
11 | PRISE MICRO |
12 | SELECTEUR DE MODE |
| 13 | SWR/CAL:bouton de calibrage |
14 | GAIN DU MICROPHONE |
15 | LOCAL/DX |
| 16 | INDICATIONS D'AFFICHAGE EN RECEPTION |
17 | AFFICHEUR |
18 | CLARIFIER |
| 19 | REGLAGE DE LA PUISSANCE D'EMISSION |
20 | PUPLIC ADDRESS |
21 | NOISE BLANKER |
| . |
COMMENTAIRES SUR CHACUNE DES FONCTIONS |
| . |
| 1.VOLUME on /off :Mise route/arrêt etvolume audio |
| . |
| 2.Squelch & Auto-squelch :En tournantle bouton vers la droite, on parvient à une limite à partir de laquelle le bruit de font est supprimé .Le haut parleur est muet en l'absence d'émission sur ce canal.Ilpossède un squelch automatique ou auto-squeich, qui recherche constatament cette limite et fonctionne ainsi sans intervention manuelle lorsque le bruit de font est à un niveau normal. Pour bénéficier de cet auto-squelch, le bouton est tourné totalement à gauche, dans le sens contraire aux aiguilles d'une montre. |
| . |
| 3.SYNTONISATION:La rotation de ce bouton modifie la fréquence , qui s'affiche en(17) |
| . |
| 4.SELECTEUR DE CANAUX: Il permet la sélection des fréquence située à un palier supérieur ou inférieur. En maintenant le poussoir enfoncé, on parcourt rapidement les paliers. |
| . |
| 5."SPAN"REGLAGE DE L'INCREMENT DU PALIER:En appuyant une fois pour chaque palier, on obtient successivement des paliers larges de 10 Kilohertz ,de 1 KHz et de 100 Hertz |
| . |
| 6."F.FLOCK" VERROUILLAGE DE FREQUENCE:En appuyant sur cettz touche, la fréquence affichée est bloquée, la sélection d'une autre fréquence est impossible. Il faut appuyer une seconde fois pour déverrouiller. |
| . |
| 7."BAND" SELECTEUR DE L'UNE DES 9 BANDES E, F, G, H ,I ,A ,B ,C ,D, 26 000 MHz à 29 999 MHz |
| . |
| 8."SCAN"RECHERCHE AUTOMATIQUE:La band choisie par (7) est balayée, à la recherche d'une station.La recherche s'arrête et un bip est émis lorsqu'un signal est détecté. |
| . |
| 9."BEEP"BIP DE FIN DE MESSAGE:Sauf en télégraphie(CW) , un signal audio est ajouté à la fin de chacun de vos messages.A user avec modération, par respect pour les oreilles du correspondant, quand le dialogue s'éternise. |
| . |
| 10."DIM"Atténuation de l'éclairage de l'affichage. |
| . |
| 11.PRISE MICRO |
| . |
| 12.SELECTEUR DE MODE: CW ,USB,LSB,L'AM ,puis la FM POUR LA CW, le manipulateur se branche entre (8) et(9) du connecteur pour accessoires, sur la face arrière. |
| . |
| 13.SWR/CAL : En poussant le bouton-poussoir(16), on fait afficher,derrière le chiffre 3 de l'echelle du SWR(=TOS), le triangle noir.On peut alors calibrer l'echelle de SWR, le tiangle noir joue le rôle du point "SET" en forward, sur les TOS-mètres habituels à galvanomètre. En passant ensiute sur l' indication SWR, par "INDIC" (16), on pourra lire directement la valeur du TOS (ou ROS). |
| . |
| 14."MIC GAIN" GAIN DU MICRO.En appuyant sur ce poussoir , le niveau d' entrée du micro est réduit de 10 décibels (sa tension est divisée par 3,16). |
| . |
| 15."LOC/DX" En poussant sur ce bouton, la réception est réduite de 30 décibels (sa tension est divisée 31,6). A n'utiliser qu'au voisinage immédiat d'un émetteur puissant. |
| . |
| 16."INDIC"INDICATIONS D'AFFICHAGE-EN RECEPTION: est toujours affichée la puissance du signal reçu (S-mètres). EN EMISSION: ce bouton permet 4 sélections,soit:RF la puissance émise.MOD: en AM, affiché le taux de modulation.En FM , l'excursion relative en fréquence.SWR:Affchage du ROS, sur une graduation de 1 à 3.TRIANGLE NOIR: Tarage ("SET") du ROS. |
| . |

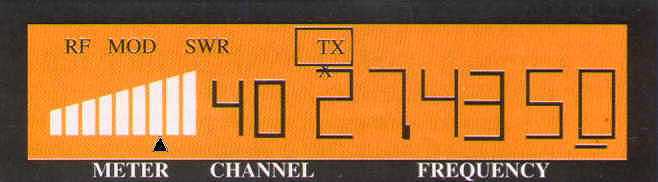

| 17.AFFICHEUR |
. |
| En haut et à gauche ,s'allume l'une des indications RF, MOD, SWR, déjà évoquées . Il convient d'y associer le "triangle noir" ,qui est le "SET" du TOS-mètre (il apparaît sous l'avant-derrière barre). En allant de gauche vers la droite, au -dessus de "METER", les barres sont de plus en plus grandes. En haut, à la droite de "SWR" ,s'éclaire l'indication "RX" en réception, ou "TX" en émission. Au-dessus de " CHANNEL", aparait le numéro du canal , de 1 à 50.Enfin, à droite , au-dessus de "FREQUENCY" , apparait la fréquence, en mégahertz, avec 4 décimales. |
| . |
| 18 . "RIT" VERNIER: Appelé " CLARIFIER" dans les milieux DXeurs , et souvent "OFFSET', cher les radioamateurs , le RIT 'RECEIVER INCREMENTAL TUNING) permet de faire varier la fréquence de réception sur une plage de ± 1 kilohertz. En BLU, la syntonysation de la fréquence du récepteur , sur celle du correspondant, doit être parfaite, àqueques hertz près.Or, la fréquence du correspondant peut ne pas être strictement celle que vous affichez. D'autre part,elle peut dériver(augmenter ou diminuer )pendant le déroulement du QSO.Ce bouton est tourné sous le contrôle de vos oreilles, afin d'entendre le plus clairement possible votre interlocuteur. |
| . |
| 19."RF POWER" REGLAGE DE LA PUISSANCE D'EMISSION :En tournant ce bouton vers la droite, on augmente la puissance de l'étage de puissance.Ce dernier se compose d'un pré-driver, un 2SC 1973, suivi d'un driver, un 2SC 2166C (que l' on trouve souvent comme transitor du PA(Power amplifier= étage de puissance RF) est un Motorola MRF 477, refroidi par un imposant radiateur. |
| . |
| 20."PA" PUPLIC ADDRESS: Utilisation en sonorisation puplique,en appuyant sur cette touche. Le cornet ou le haut-parleur, susceptible de supporter une puissance audio d'au moins 4 Watts efficaces,doit avoir une impédance de 8 Ohms. |
| . |
| 21."NB"(NOISE BLANKER =Effaceur de bruit). Cet antiparasite s'attaque particulièrement au QRM . |
| . |

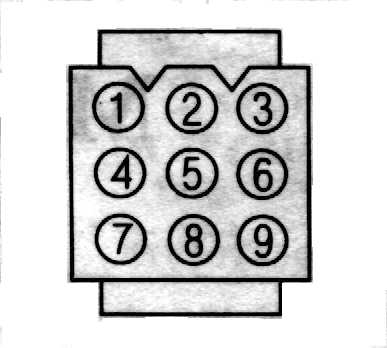

CONNECTEUR POUR ACCESSOIRES PANNEAU ARRIERE |
 |
1 et 7 court-circuiter les broches :Pour utiliser le haut parleur interne. |
1 et 2 brancher entre les broches :Pour utiliser le haut parleur externe. |
4 et 8 brancher entre les broches :Pour utiliser le haut parleur de sonorisation. |
8 et 9 brancher le manipulateur entre les broches :Pour la CW. |
Les broches 3 et 6 ne sont pas utilisées. |
