...FICHE TECHNIQUE... |
|
**C.R.T. GALAXY-PLUTO** | |
**DONNEE DU CONSTRUCTEUR** | |
| NOMBRE DE CANAUX : 271 c. | |
| GAMME DE FREQUENCE : 25.615 à 28.315. | |
| CONTRÔLE DES FREQUENCES : par PLL. | |
| TOLERANCE EN FREQUENCE : 0,005%. | |
| STABILITE EN FREQUENCE : 0,001%. | |
| TEMPERATURE DE FONCTIONNEMENT : entre -30°C et +50°C. | |
| ALIMENTATION :13,8V DC, 15,9V maxi. | |
| CONNECTEUR D'ANTENNE : SO 239 | |
| 239 stantard. | |
| DIMENSIONS : 200×235×60mm. | |
| POIDS : 2270g. | |
*EMETTEUR* | |
| MODULATION : AM/FM/CW/USB/LSB. | |
| Puissance de porteuse AM-FM-CW:10Watts | |
| Puissance de crête SSB:21Watts | |
| REPONSE EN FREQUENCE : 450 à 2500Hz (AM ET FM). | |
| IMPEDANCE DE SORTIE : 50 ohms. | |
*RECEPTEUR* | |
| SENSIBILITE :0,5µV pour 10 db (S+N)/N (AM) ,1µV pour 20db (S+N)/N (FM), 0,25µV pour 10db (S+N)/N (ssb/CW). | |
| SELECTIVITE : 6db à 3KHz et 50db à 9KHz (AM/FM),6db à 2,1KHz et60db à 3,3KHz(SSB/CW). | |
| REJECTION D'IMAGE : plus de 65db. | |
| FREQUENCES FI : 1ère FI=10.695 MHz et 2ème FI=455 KHz(AM/FM) , 10,695MHz (SSB/CW). | |
| REJECTION CANAL ADJACENT : 60 db (AM/FM),70db(SSB/CW). | |
| CONTRÔLE DE GAIN EN RECEPTION : 45db ajustable pour un signal maximal. | |
| CONTRÔLE AUTOMATIQUE DU GAIN : moins de 10db en sortie audio pour une entrée de10 à 100µV. | |
| SQUELCH : réglable, rupture à moins de 0,5µV. | |
| ANL : filtre commutable. | |
| FILTRE NOISE BLANKER : de type RF. | |
| CLARIFIE r:COARSE(TX/RX) ±5 KHz,fine (RX)±1KHz. | |
| PUISSANCE DE SORTIE AUDIO :4W à 8ohms. | |
| REPONSE EN FREQUENCE : 300 à 2800Hz. | |
HAUT-PARLEUR INCORPORE : circulaire, de 8 ohms.|
| |
 .....RETOUR..... |
| . |

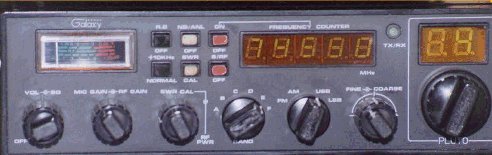

FONCTIONS |
| . |
| 1.VOLUME on /off :Mise sous tension de l 'appareil et contrôle de la sortie audio sur le haut-parleur incorporé |
| . |
| 2.SQUELCH: Utilisé pour éliminer le bruit de font en l' absence de signal d' entrée. Possibilité de réglage de la sensibilité. |
| . |
| 3.MIC GAIN:Bouton de contrôle du gain du microphone en émission. |
| . |
| 4.RF GAIN : Bouton de contrôle du gain en réception. |
| . |
| 5.SWR CAL:Bouton de réglage du tosmétre incorporé à l'émetteur-récepteur. |
| . |
| 6.BAND A.B.C.D.E.F. : 6 bandes de 40 canaux chacune. |
| . |
| 7.MODE AM. FM.USSB.LSB.:Sélecteur permettant de choisir le mode de modulation. |
| . |
| 8.FINE / COARSE : Potentiomètre de réglage de la qualité de la réception en SSB. |
| . |
| 9.SELECTEUR DE CANAUX : Permet de sélectionner par rotation un des 40 canaux pour les opérations d'émission et réception. |
| . |
| 10.VU-METRE : Ce vu-mètre indique le niveau de signal de réception ainsi que le niveau du signal émis et de la puissance de sortie. Il signal sur l' echelle SWR le taux d'ondes stationnaires de l'antenne. |
| . |
| 11.+ 10/OFF : Décalage de +10KHz. |
| . |
| 12.ROGER BEEP: Permet de commuter le roger-beep de fin d'émission. |
| . |
| 13.SWR/CAL : Inverseur permttant la mise en route de la fonction tosmètre incorporé. |
| . |
| 14.NB-ANL/OFF : sélecteur des filtres noise blanker et ANL. Supprime les bruits de fond et parasites en mode réception . |
| . |
| 15.ON/OFF : Poussoir de mise en route ou arrêt du fréquencemètre. |
| . |
| 16.S/RF/OFF : Dans la position S/RF , fonctionnement du S/METRE en émission-réception des signaux |
| . |
| 17.FREQUENCEMETRE : Permet d'afficher la fréquence en MHz |
| . |
| 18.VOYANT TX/RX : LED bicolore signalant l'état de fonctionnement de l'appareil. L'appareil fonctionne en récepteur,la led claire vert. |
| . |
| 19.AFFICHEURS 7 SEGNEMENTS : permet de visualiser sur quel canal l'appareil fonctionne. |
| . |
| PRISE EXT SP : Permet de brancher tout accessoire tel que écouteur d' impédance de 4 à 8 OHMS- 5watts.L'utilisation de cette prise coupe automatiqement le haut -parleur incorporé . |
| . |
